Orgdan Android telefona ses kaydı için devre

Geçenlerde bahsi geçmişti, ben de yorum olarak basit bir devre ile kayıt yapılacağını yazmıştım . Yani video çekiyorsunuz , telefonun mikrofonu orgun sesini iyi almıyor. Siz direkt org dan ses almak istiyorsunuz. Bu devre o ise yarıyor. Dedim ki paylaşayım . Ben devreyi yaptım, video ile ses kaydı da yaptım , gayet iyi çalışıyor, 20 TL ye mal oldu. Elektronikten az anlayan birisi bile bunu yapar. Metal kutuya koymak gerekir, parazit olmasın diye.


Ekler

Yorumlar

Geçenlerde bahsi geçmişti, ben de yorum olarak basit bir devre ile kayıt yapılacağını yazmıştım . Yani video çekiyorsunuz , telefonun mikrofonu orgun sesini iyi almıyor. Siz direkt org dan ses almak istiyorsunuz. Bu devre o ise yarıyor. Dedim ki paylaşayım . Ben devreyi yaptım, video ile ses kaydı da yaptım , gayet iyi çalışıyor, 20 TL ye mal oldu. Elektronikten az anlayan birisi bile bunu yapar. Metal kutuya koymak gerekir, parazit olmasın diye.
Bir de telefonunuz harici mikrofonu desteklemiyorsa, playstore dan open camera Mark Harman programını indirip video ayarlarından harici mikrofonu açmanız gerekiyor.

Elinize sağlık hocam. Ufak tefek elim havya tutar ama devreyi biraz daha açık paylaşmanız mümkün mü? Birde telefon jackına bağladığınız dirençlerin kutu içerisinde olmasının bi sakıncası olur mu? Bu şekilde kısa devreye müsait gibi.

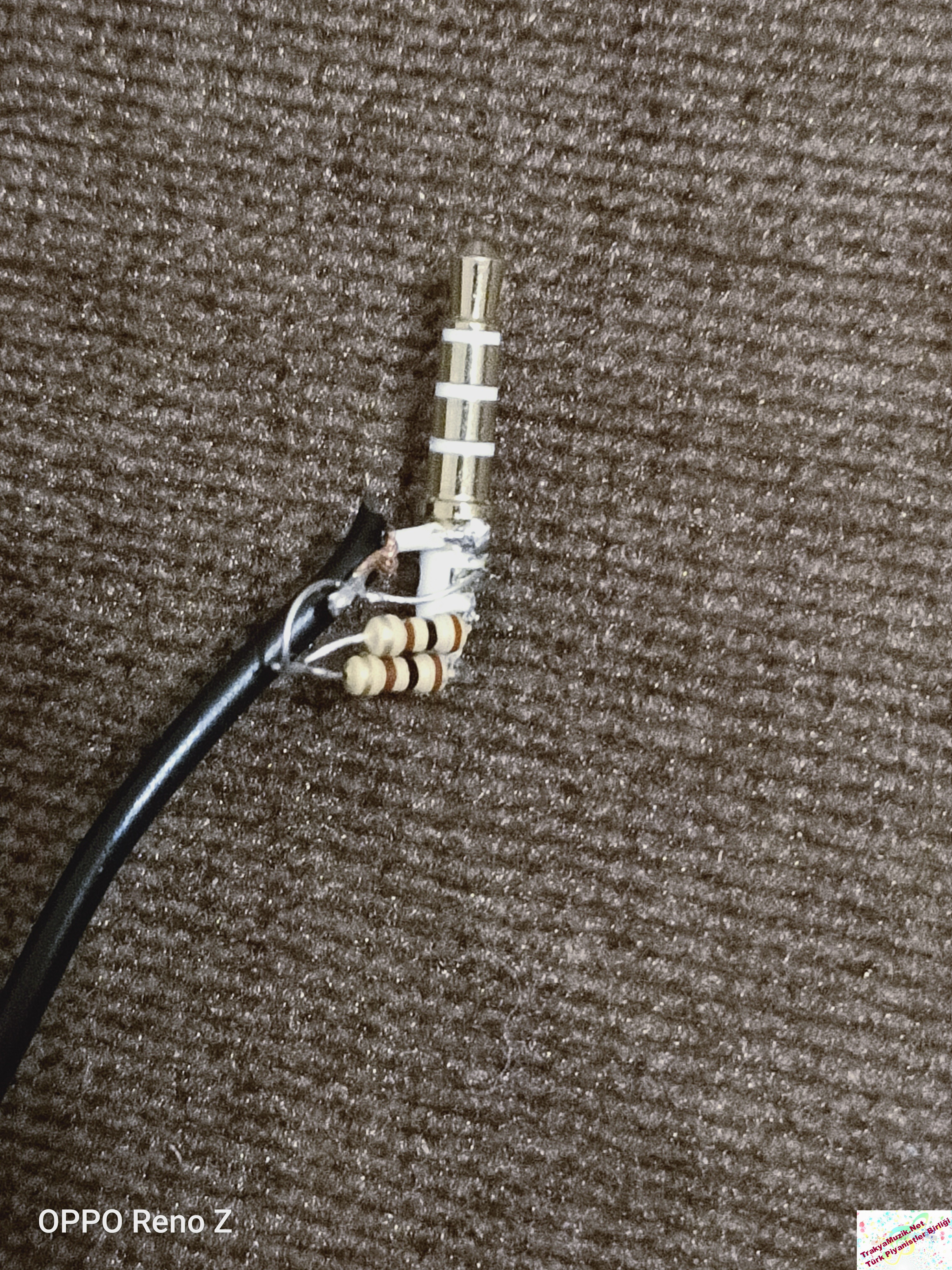

Teşekkürler, dirençleri kutu içine alabilirsiniz, 100 ohm dirençler telefonun jakında kulaklık olduğunu sanması için. Ancak bunun için ayrı kablo gerekir veya koaksiyel kabloyu üçlü almanız gerekir. kutu dışında da kısa bir telle bantla sarıp durabilir. ya da benim gibi yapıp çevresini silikonla kaplayabilirsiniz. Devrede nereleri anlamadınız..

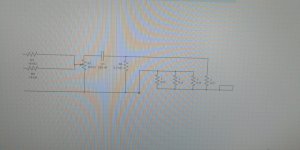

jaka giden 2, 3 ve 4 nolu bacaklar iki kez toprak hattına bağlanmış gibi görüyorum yada 1 nolu bacaktan çıkan kablo 220nf kondansatör öncesinde bir elemana bağlanıyor mu iç içe bakan ok işaretlerinin anlamını çözemedim. belkide çok basit şeylerdir ama teknik bilgim zayıf kusuruma bakmayın

jaka giden 2, 3 ve 4 nolu bacaklar iki kez toprak hattına bağlanmış gibi görüyorum yada 1 nolu bacaktan çıkan kablo 220nf kondansatör öncesinde bir elemana bağlanıyor mu iç içe bakan ok işaretlerinin anlamını çözemedim. belkide çok basit şeylerdir ama teknik bilgim zayıf kusuruma bakmayın

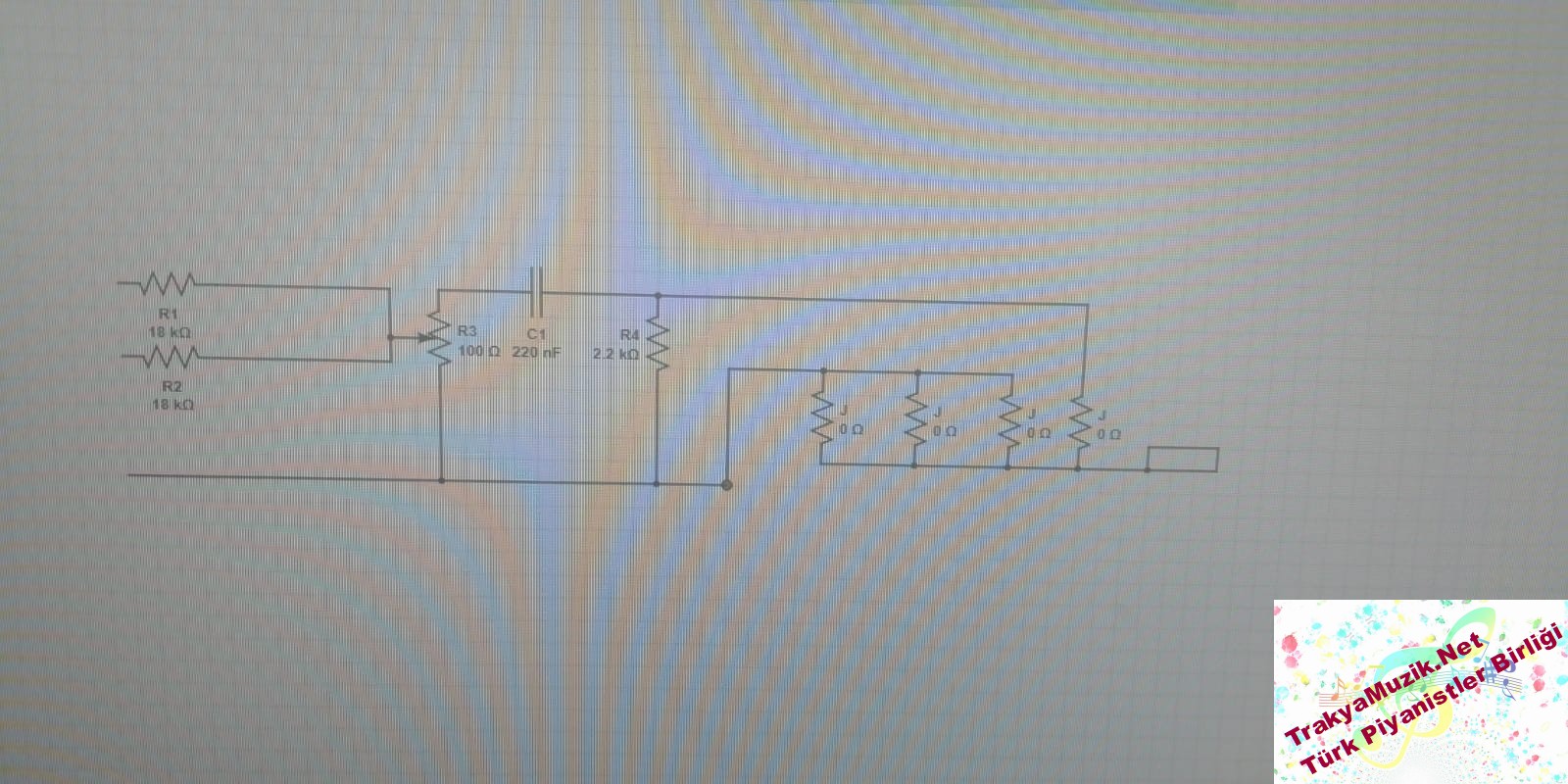

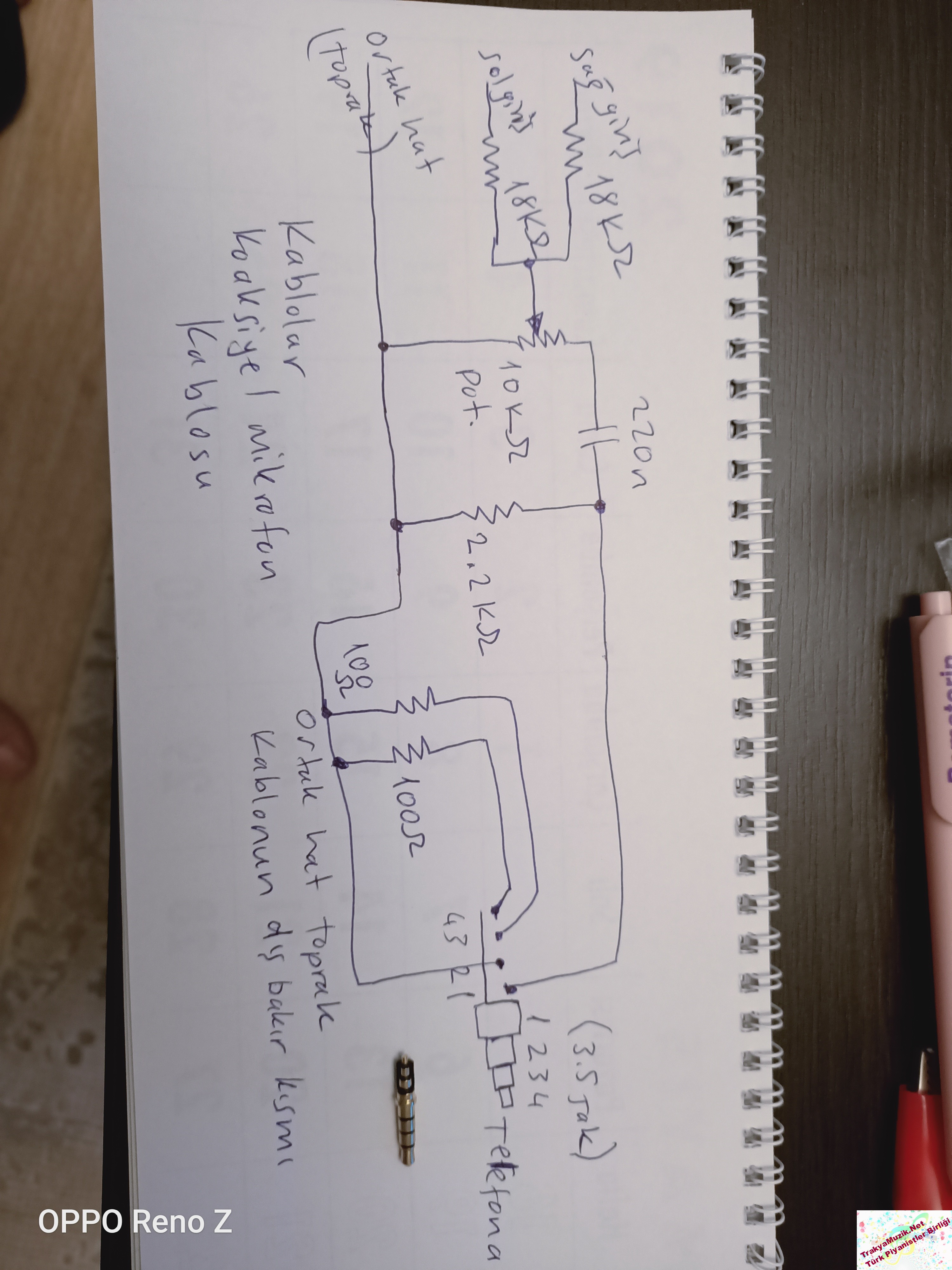

Çizim doğrudur, yanliz R3 potans 10 kiloohm olmalı , iki kere topraklama ya takılmayın, çıkış detayi çizim yanlış gibi orayı çizip atayım.

Geçenlerde bahsi geçmişti, ben de yorum olarak basit bir devre ile kayıt yapılacağını yazmıştım . Yani video çekiyorsunuz , telefonun mikrofonu orgun sesini iyi almıyor. Siz direkt org dan ses almak istiyorsunuz. Bu devre o ise yarıyor. Dedim ki paylaşayım . Ben devreyi yaptım, video ile ses kaydı da yaptım , gayet iyi çalışıyor, 20 TL ye mal oldu. Elektronikten az anlayan birisi bile bunu yapar. Metal kutuya koymak gerekir, parazit olmasın diye.


Ekler

Metal kutuya potansiyometre vidalaninca temas ettiği için , potansiyometrenin toprak ucu ile gövdesi arasına bir tel lehimleyip bunu ortak uç olarak kullanabilirsiniz.

Tamam hocam aklımda bulunduracağım. Gece evde direnç avına çıktım. 18 k işi bozdu yarın malzemeleri temin edip deneyeyim

Tamam hocam aklımda bulunduracağım. Gece evde direnç avına çıktım. 18 k işi bozdu yarın malzemeleri temin edip deneyeyim
Bu değer çok önemli değil 10k olursa sesi az açmak gerekir , kayıtta distorsiyon olmasın diye. Pot ile kısarsiniz . 47 k bile olabilir ama bu sefer orgun sesini açmanız gerekir.

Hocam sayende hallettim gayet temiz bi ses aldım. Şimdilik duymadan çalıyorum yarın paralel bir jak vasıtasıyla kulaklık ile duyarak çalmayı deneyeceğim. Denemek isteyen arkadaşlara şiddetle tavsiye ediyorum. Maliyeti 10 lira bile tutmadı

Hocam sayende hallettim gayet temiz bi ses aldım. Şimdilik duymadan çalıyorum yarın paralel bir jak vasıtasıyla kulaklık ile duyarak çalmayı deneyeceğim. Denemek isteyen arkadaşlara şiddetle tavsiye ediyorum. Maliyeti 10 lira bile tutmadı
Tebrikler, orgun arka çıkışından 6.3 jaklarla giriş alabilrsiniz hem hoparlör kesilmez hem de isterseniz orgun kulaklık çıkışından çalarken dinlersiniz.. yani kulaklık takmak arka cikisi kesmez.

Tebrikler, orgun arka çıkışından 6.3 jaklarla giriş alabilrsiniz hem hoparlör kesilmez hem de isterseniz orgun kulaklık çıkışından çalarken dinlersiniz.. yani kulaklık takmak arka cikisi kesmez.
Hocam PA 300 de tek çıkış var oraya da 6.3 jakı bağlayınca hoparlörlerden ses gelmiyor. globalden farklı bir ayar yoksa. Şimdilik sizin devreye girmeden paralel hat çektim kulaklık bağlıyorum.

Hocam birde devrenin daha da basitleşmesi adına 18 kΩ luk 2 direnç yerine, 36 kΩ tek direnç bağlarsak sorun olur mu. Yani orgdan gelen sağ ve sol hoparlör kablolarını birleştirip 36 k direnç bağlayıp potun orta bacağına bağlasak sorun olur mu?

Hocam birde devrenin daha da basitleşmesi adına 18 kΩ luk 2 direnç yerine, 36 kΩ tek direnç bağlarsak sorun olur mu. Yani orgdan gelen sağ ve sol hoparlör kablolarını birleştirip 36 k direnç bağlayıp potun orta bacağına bağlasak sorun olur mu?
Sağ ve sol kanaldan farklı genlikte ses sinyalleri gelebiliyor, eğer bunlar direncsiz birleştirilirse orgun çıkış katı zorlanabilir ve kanallardan gelen farklı sesler çıkışta tam alinamayabilir . Ama pratikte yine de direnç 15 ile 47 k arasında olmak kaydıyla dediğiniz yapılabilir. Ben yine de tavsiye etmem. Devre sonuçta telefonda mono bir ses kaydı yapıyor, ama sağ ve sol kanaldan gelebilecek bütün sesleri toplaması amaçlanmış, isterseniz tek kanal da kullanabilirsiniz. Orgdaki gibi stereo ses kaydı için harici ses karti gibi dijital bir devre gerekir.

Tekrar teşekkür ederim hocam bu haliyle benim işimi görüyor. Parazit olmadığı için plastik kutuyla kullanacağım.yapacak arkadaşlara tavsiyem lehim yapmaya uygun jakları kullansınlar. Diğerleri çok zorluyor.
